闭式冷却塔（密闭式冷却塔（逆流））
使用范围：结构紧凑，占地面积小，可以多台任意组合，达到各种水量，大小温差的要求，适用于常规冷却项目。
运行原理：风水逆流。
|
FBN逆流式冷却塔的进风形式为底部逆流进风,与下落的喷淋水逆向交替形成饱和湿热空气,热量由顶部风机排出,水分由特殊结构的脱水器挡回集水槽循环使用,结构紧凑,占地小
|
|
|
|

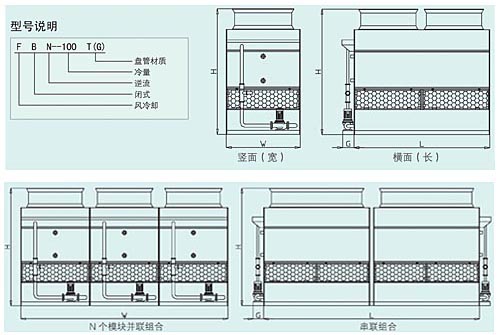

标准型 |
外形尺寸 |
压力损失
Pressrue
Loss |
配管尺寸 |
风机参数 |
喷淋水泵 |
重 量 |
|
温 降
37-32℃ |
长 |
宽 |
高 |
进出水管 |
功率 |
数量 |
功率 |
数量 |
净重 |
运行重量 |
|
湿球温度
28℃ |
L |
W |
H |
Water in/out |
Power |
No. |
Power |
No. |
Net |
Operating |
|
m3/h |
mm |
mm |
mm |
Kpa |
mm |
kw |
|
kw |
|
kg |
kg |
|
FBN-30 |
30 |
1500 |
2000 |
3000 |
40 |
65 |
3 |
1 |
0.75 |
1 |
1000 |
2000 |
|
FBN-40 |
40 |
2000 |
2500 |
3000 |
45 |
80 |
4 |
1 |
1.1 |
1 |
1250 |
2550 |
|
FBN-50 |
50 |
2000 |
2500 |
3500 |
50 |
100 |
4 |
1 |
1.1 |
1 |
1350 |
2850 |
|
FBN-60 |
60 |
2000 |
2500 |
3500 |
55 |
100 |
4 |
1 |
1.1 |
1 |
1500 |
3000 |
|
FBN-70 |
70 |
2500 |
2500 |
3500 |
60 |
100 |
5.5 |
1 |
1.5 |
1 |
1800 |
3800 |
|
FBN-80 |
80 |
2500 |
2500 |
3500 |
65 |
125 |
5.5 |
1 |
1.5 |
1 |
2000 |
4000 |
|
FBN-100 |
100 |
3000 |
2500 |
3500 |
75 |
125 |
7.5 |
1 |
2.2 |
1 |
2500 |
5000 |
|
FBN-125 |
125 |
4000 |
2500 |
3500 |
80 |
100×2 |
5.5 |
2 |
1.1 |
2 |
3000 |
5500 |
|
FBN-150 |
150 |
4000 |
3000 |
3500 |
60 |
100×2 |
5.5 |
2 |
1.5 |
2 |
3500 |
7000 |
|
FBN-175 |
175 |
4000 |
3000 |
3500 |
65 |
125×2 |
5.5 |
2 |
1.5 |
2 |
4000 |
8000 |
|
FBN-200 |
200 |
4000 |
3500 |
3500 |
75 |
125×2 |
7.5 |
2 |
2.2 |
2 |
5000 |
9500 |
|
FBN-250 |
250 |
6000 |
3500 |
3500 |
75 |
100×3 |
5.5 |
3 |
1.5 |
3 |
6000 |
12500 |
|
FBN-300 |
300 |
6000 |
3500 |
3500 |
75 |
125×3 |
7.5 |
3 |
2.2 |
3 |
7500 |
14000 |
|
FBN-350 |
350 |
8000 |
3500 |
3500 |
75 |
100×4 |
5.5 |
4 |
1.5 |
4 |
90000 |
16500 |
|
FBN-400 |
400 |
8000 |
3500 |
3500 |
75 |
125×4 |
7.5 |
4 |
2.2 |
4 |
10000 |
18500 |
|
FBN-500 |
500 |
10000 |
3500 |
3500 |
75 |
125×5 |
7.5 |
5 |
2.2 |
5 |
12500 |
23500 |
|
|
概述
使用重量轻，其设计为抽风式轴流风扇设计，并具有抗腐蚀的盘管。该闭式冷却塔单元建造牢固，能提供长年耐用、可靠的服务且维护需求极低。其较低的整体设计高度，简化了与建筑设计的整合，可放置于室内。要达到这个目标，优质材料与工艺是关键因素。所有单元出厂前就已完全组装并经过测试，确保安装时快速、方便且无启动问题。
闭式冷却塔利用蒸发型冷却的高效率有效地冷却冷媒，并保护冷媒免受可能的污染。冷水喷淋在盘管外表面时，热的冷媒流经铜盘管内部。向上鼓风使新鲜空气流经铜盘管外表面，同时冷水以高效的逆流方式喷淋在盘管上。冷媒的热量传导给喷淋的水，降低了它的温度。喷淋水吸收的热量通过蒸发释放到大气中。
特点
热交换盘管
盘管具有优异的抗腐蚀性，价格亦可接受。制造过程中，盘管表面能快速形成一道屏障，可抵抗温暖潮湿环境的腐蚀作用。
喷淋水循环系统
喷淋泵是紧靠耦联的离心式类型，使用机械密封。每个泵在出厂时都已装好并连接好管道。标准马达是开放式耐滴型，适合户外使用。循环水直接通过管道到达盘管上，用新鲜气流和喷淋水通过蒸发冷却来散热。
喷淋水的补充
通过浮阀以及在外部浮箱中安装的臂和浮球，提供补充水。这样运行起来稳定，无故障，容易观察工作水位并易于在单元运行期间维护阀。补水阀位于溢流连接之上，这样就无需逆流防止器。
风扇部分
风扇外壳具有弯曲的入口环，以便高效进气和排气。风扇装在实心钢轴上，该轴具有涂层以抗腐蚀。风扇轴的每一端都装有重型轴台式自对准滚珠轴承。提供了延长润滑线作为标准设备，无需拆除风扇罩滤网即可维护轴承。
风扇马达
提供了风扇马达作为标准设备。这些风扇马达符合新的政府效率标准，是开放式耐滴型，适合户外使用。马达运转系数为 1.15，装在便于检修的重型可调基座上。作为标准，使用节能型风扇马达，适合户外使用。
风扇罩滤网
所有运动部件都使用核准的镀锌钢网保护。每个护罩都很容易拆除，以方便检修风扇。
除水器
除水器由 PVC 配件构成，安装在可拆卸、易处理的部分。每一部分都有三个断路设计，允许气流中有三种变化。使用耐用的 PVC，消除了与镀锌除水器相关的腐蚀问题。
常见选配项目
独立的喷淋系统
喷淋泵故障（这不太可能发生）时，闭式冷却塔的冷却能力将骤降到设计能力的 10-20%。我们开发了紧急独立喷淋系统选件，能自动从标准喷淋系统切换至紧急系统，在修理/更换泵时提供设计条件下约 85-90% 的冷却能力。
控制系统
可适应从标准风扇启动器、切断开关到用于连接您建筑或处理系统的可编程逻辑控制器的各种控制系统。变速驱动器之类的控制选件提供用于温度控制、能耗管理、噪音控制和机械设备寿命管理的终端。固态水位控制件通过电磁阀给水器监控水盆水位。构件包括补水器，高低水位报警器，断开装置及盆内电加热器的切断装置。
|
|
|
