开放式冷却塔（横流）

使用范围：适用流量范围较广，多台冷却塔组合。
运行原理：风水混流。

工作原理

技术参数

产品特点

技术参数

规格型号	冷却水量	温差	外形尺寸	动力风机系统			配置尺寸						制品自重	混重
规格型号		℃	长×宽×高	风量	直径	功率	进水管	弯水支管	副水管	补水管	排污管	湿滚管	制品自重	混重
FKH-20	20	5	1900 ×1150×1760	10.5	700	0.75	40	25×2	65	25	30	30	320	870
		10	1900 ×1150×2250	18	600	1.1							350	910
		20	1900 ×1150×2500	32	900	1.5							350	930
FKH-30	30	5	2100×1150×2000	18	800	1.1	65	40×2	80	45	40	40	350	960
		10	2100×1150×2500	33	90	1.5							400	1000
		20	2100×1250×2700	44	1000	2.2							450	1050
FKH-40	40	5	2800×1350×2400	22	900	1.5	65	40×2	80	40	40	32	600	1050
		10	2800×1350×2900	35	1000	1.5							650	1150
		20	2800×1350×3100	38	1000	2.2							600	1200
FKH-50	50	5	2800×1450×2250	33	1000	1.1	80	40×2	100	40	50	50	750	1450
		10	2800×1450×2750	48	1200	2.2							820	1600
		20	2800×1450×2900	65	1200	2.2							900	1700
FKH-60	60	5	3000×1600×2900	33	1000	1.5	80	65×2	100	40	50	40	840	1700
		10	3000×1600×3100	65	1200	2.2							960	1650
		20	3000×1600×3800	78	1200	2.2.							1050	2300
FKH-70	70	5	3500×1700×3000	36	1200	2.2	8	65×2	100	40	50	40	890	`900
		10	3500×1700×3600	64	1500	3							1300	2400
		20	3500×1700×4100	70	1300	4							1500	2600
FKH-80	80	5	3500×1700×3000	54	1200	2.2	100	80×2	125	40	50	50	890	1900
		10	3500×1700×3700	65	1500	3							1300	2400
		20	3500×1700×4200	72	1500	4							1500	2600
FKH-100	100	5	3800×2100×3000	65	1500	3	125	100×2	150	40	50	50	1050	2550
		10	3800×2100×3600	75	1600	4							1500	2750
		20	4000×2300×4100	105	2000	5.5							1800	2350
FKH-125	125	5	3800×2400×3000	72	1500	3	125	100502	150	40	50	50	1300	2650
		10	3800×2400×2600	136	1600	4							1600	2950
		20	4000×2400×4100	136	2000	5.5							2000	3350
FKH-150	150	5	4000×2700×3000	85	1600	4.0	150	125×2	200	40	50	50	1400	2650
		10	4200×2700×3800	136	2000	5.5							2000	3450
		20	4400×2700×4100	160	2400	7.5							2400	4150
FKH-175	175	5	4000×2800×3000	90	1800	40	150	125×2	200	40	50	50	1800	3400
		10	4200×2800×3600	140	2000	5.5							2400	3900
		20	4400×2800×4100	160	2400	7.5							2700	4300
FKH-230	200	5	4200×3000×3000	122	2000	5.5	200	125×2	250	40	50	50	1960	3600
		10	4400×3000×3600	162	2400	7.5							2400	4250
		20	4830×3000×4100	180	2800	11							2700	4750
FKH-250	250	5	4400×3300×3000	138	2400	7.5	250	150×2	250	40	65	65	2400	4470
		10	4800×3300×3800	185	2800	11							2700	4900
		20	4800×3300×4100	205	2800	11							2900	5300
FKH-330	300	5	4800×3900×3000	162	2800	7.5	250	150×2	300	40	65	65	2700	5450
		10	5000×3900×3600	186	3000	11							3000	5900
		20	5200×3900×4100	205	3200	11							3150	6700
FKH-350	350	5	4000×5600×3000	188	1800	4×2	250	125×4	200×2	40×2	50×2	50×2	3100	6900
		10	4200×5600×3600	230	2000	5.5×2							3450	7800
		20	4400×5600×4100	258	2400	7.5×2							3900	8500
FKH-400	400	5	4200×6000×3000	250	2000	5.5×2	200	125×4	250×2	40×2	60×2	60×2	3300	7200
		10	4400×6000×3800	320	2400	7.5×2							3960	7700
		20	4800×6400×4100	400	2400	11×2							4200	8000
FKH-500	500	5	4400×6600×3000	270	2400	7.5×2	300	150×4	250×2	40×2	65×2	65×2	4500	8600
		10	4800×6600×3600	380	2800	11×2							4600	11000
		20	4800×6600×4100	520	2800	11×2							4960	11500
FKH-600	600	5	4200×9000×3000	325	2000	5.5×3	350	125×6	250×3	40×3	60×3	60×3	4660	10500
		10	4400×9000×3600	455	2400	7.5×3							5300	12500
		20	4800×9600×4100	600	2800	11×3							5900	13000
FKH-700	700	5	4000×11200×3000	400	1800	4.0×4	350	125×8	200×4	40×4	50×4	50×4	6500	13000
		10	4200×11200×3600	525	20000	5.5×4							8700	14000
		20	4400×11200×4100	700	2400	7.5×4							7000	15000
FKH-800	800	5	4200×12000×3000	480	2000	5.5×4	400	125×8	250×4	40×4	50×4	50×4	8500	15100
		10	4400×12000×3600	720	2400	7.5×4							7200	16000
		20	4800×12800×1200	600	2800	11×4							8900	16800

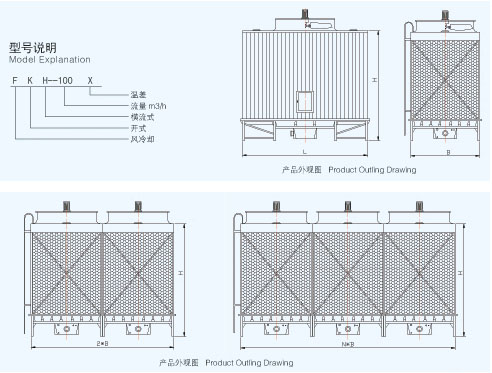

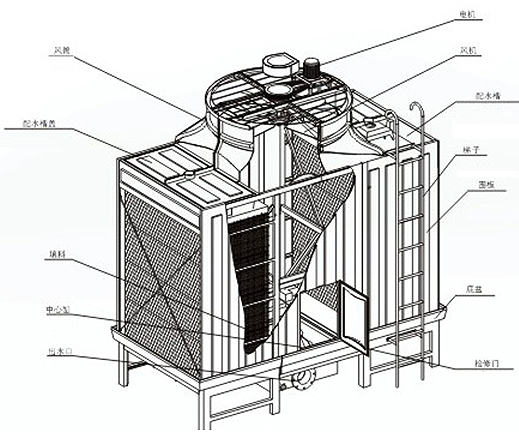

结构图：

FKH横流型适用于对水质要求不高的项目，产品对于噪声的控制，防腐蚀等方面有严格要求，产品的钢架构全部热浸锌，防水防腐的轴流风机，外围板。

横流冷却塔（开式）特点：

1.节电，节水:
在春、冬二季不开风机，靠自然重力冷却可降低运行费用，高效率的PVC淋水填料，蒸发耗水低，漂水损失为0.5%左右，污垢少，易清洗。
2使用简单，维护方便:
冷却塔自带水落石出池，容积大，无需用户开挖水池，除垢，清洗排污方便简单。易损件少，维护方便。
3.结构紧凑，占地少，选择多:
本系列产品有多种结构材质供用户选择;采用模块化设计,可根据用户场地灵活布置,占地面积少,骨架处理耐腐,使用寿命长.
4.高效，低耗，低漂水:
采用高效率的PVC淋水填料，具有较高数热面积化，同时具有导风、收水功能，阻力小，能耗低、收水效果显著，将漂水损失降低。

技术参数：

规格型号	冷却水量	温差	外形尺寸	动力风机系统			配置尺寸						制品自重	混重
规格型号		℃	长×宽×高	风量	直径	功率	进水管	布水支管	出水管	补水管	排污管	湿滚管	制品自重	混重
FKH-20	20	5	1900 ×1150×1760	10.5	700	0.75	40	25×2	65	25	30	30	320	870
		10	1900 ×1150×2250	18	600	1.1							350	910
		20	1900 ×1150×2500	32	900	1.5							350	930
FKH-30	30	5	2100×1150×2000	18	800	1.1	65	40×2	80	45	40	40	350	960
		10	2100×1150×2500	33	90	1.5							400	1000
		20	2100×1250×2700	44	1000	2.2							450	1050
FKH-40	40	5	2800×1350×2400	22	900	1.5	65	40×2	80	40	40	32	600	1050
		10	2800×1350×2900	35	1000	1.5							650	1150
		20	2800×1350×3100	38	1000	2.2							600	1200
FKH-50	50	5	2800×1450×2250	33	1000	1.1	80	40×2	100	40	50	50	750	1450
		10	2800×1450×2750	48	1200	2.2							820	1600
		20	2800×1450×2900	65	1200	2.2							900	1700
FKH-60	60	5	3000×1600×2900	33	1000	1.5	80	65×2	100	40	50	40	840	1700
		10	3000×1600×3100	65	1200	2.2							960	1650
		20	3000×1600×3800	78	1200	2.2.							1050	2300
FKH-70	70	5	3500×1700×3000	36	1200	2.2	8	65×2	100	40	50	40	890	`900
		10	3500×1700×3600	64	1500	3							1300	2400
		20	3500×1700×4100	70	1300	4							1500	2600
FKH-80	80	5	3500×1700×3000	54	1200	2.2	100	80×2	125	40	50	50	890	1900
		10	3500×1700×3700	65	1500	3							1300	2400
		20	3500×1700×4200	72	1500	4							1500	2600
FKH-100	100	5	3800×2100×3000	65	1500	3	125	100×2	150	40	50	50	1050	2550
		10	3800×2100×3600	75	1600	4							1500	2750
		20	4000×2300×4100	105	2000	5.5							1800	2350
FKH-125	125	5	3800×2400×3000	72	1500	3	125	100*2	150	40	50	50	1300	2650
		10	3800×2400×2600	136	1600	4							1600	2950
		20	4000×2400×4100	136	2000	5.5							2000	3350
FKH-150	150	5	4000×2700×3000	85	1600	4.0	150	125×2	200	40	50	50	1400	2650
		10	4200×2700×3800	136	2000	5.5							2000	3450
		20	4400×2700×4100	160	2400	7.5							2400	4150
FKH-175	175	5	4000×2800×3000	90	1800	40	150	125×2	200	40	50	50	1800	3400
		10	4200×2800×3600	140	2000	5.5							2400	3900
		20	4400×2800×4100	160	2400	7.5							2700	4300
FKH-200	200	5	4200×3000×3000	122	2000	5.5	200	125×2	250	40	50	50	1960	3600
		10	4400×3000×3600	162	2400	7.5							2400	4250
		20	4830×3000×4100	180	2800	11							2700	4750
FKH-250	250	5	4400×3300×3000	138	2400	7.5	250	150×2	250	40	65	65	2400	4470
		10	4800×3300×3800	185	2800	11							2700	4900
		20	4800×3300×4100	205	2800	11							2900	5300
FKH-300	300	5	4800×3900×3000	162	2800	7.5	250	150×2	300	40	65	65	2700	5450
		10	5000×3900×3600	186	3000	11							3000	5900
		20	5200×3900×4100	205	3200	11							3150	6700
FKH-350	350	5	4000×5600×3000	188	1800	4×2	250	125×4	200×2	40×2	50×2	50×2	3100	6900
		10	4200×5600×3600	230	2000	5.5×2							3450	7800
		20	4400×5600×4100	258	2400	7.5×2							3900	8500
FKH-400	400	5	4200×6000×3000	250	2000	5.5×2	200	125×4	250×2	40×2	60×2	60×2	3300	7200
		10	4400×6000×3800	320	2400	7.5×2							3960	7700
		20	4800×6400×4100	400	2400	11×2							4200	8000
FKH-500	500	5	4400×6600×3000	270	2400	7.5×2	300	150×4	250×2	40×2	65×2	65×2	4500	8600
		10	4800×6600×3600	380	2800	11×2							4600	11000
		20	4800×6600×4100	520	2800	11×2							4960	11500
FKH-600	600	5	4200×9000×3000	325	2000	5.5×3	350	125×6	250×3	40×3	60×3	60×3	4660	10500
		10	4400×9000×3600	455	2400	7.5×3							5300	12500
		20	4800×9600×4100	600	2800	11×3							5900	13000
FKH-700	700	5	4000×11200×3000	400	1800	4.0×4	350	125×8	200×4	40×4	50×4	50×4	6500	13000
		10	4200×11200×3600	525	20000	5.5×4							8700	14000
		20	4400×11200×4100	700	2400	7.5×4							7000	15000
FKH-800	800	5	4200×12000×3000	480	2000	5.5×4	400	125×8	250×4	40×4	50×4	50×4	8500	15100
		10	4400×12000×3600	720	2400	7.5×4							7200	16000
		20	4800×12800×1200	600	2800	11×4							8900	16800
